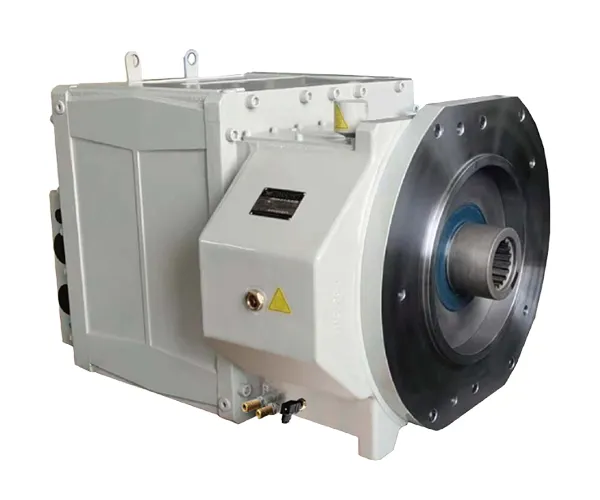

    Компактный мотор-редуктор

    Промышленные редукторы применяются для привода оборудования для переработки пластмасс, смесителей, шаровых мельниц, измельчителей и экструдеров

    • Компактные мотор-редукторы обеспечивают высокую производительность в условиях ограниченного пространства, демонстрируя удельную мощность, сопоставимую с гидравлическими приводами, но при этом отличаясь более эффективной конструкцией. Они широко применяются в оборудовании для переработки пластмасс, смесителях, мельницах, измельчителях и экструзионных линиях.
    • Каждый редукторный агрегат включает в себя четыре синхронизированных трехфазных электродвигателя, размещенных вокруг центральной ведущей шестерни. Это многодвигательная конфигурация способствует равномерному распределению нагрузки, снижает ее влияние на подшипники и обеспечивает тихую и стабильную работу при непрерывной эксплуатации.
    • Компактные редукторы в стандартной комплектации оснащены встроенной системой водяного охлаждения, которая эффективно отводит тепло в процессе работы. Для подключения достаточно внешних подводящего и отводящего трубопроводов, так как внутренний контур охлаждения уже интегрирован, поэтому дополнительная прокладка труб не потребуется.
    • В каждом компактном редукторе объединены четыре трехфазных электродвигателя, работающих совместно в рамках единой приводной системы. Эти двигатели имеют те же электрические характеристики, что и стандартные асинхронные двигатели переменного тока, что упрощает их подключение и управление. Приводная система корректно взаимодействует с частотными преобразователями, обеспечивая гибкую регулировку скорости вращения. Для защиты предусмотрены встроенные датчики температуры, а для более точного контроля скорости в качестве опции можно устанавливать энкодеры.
    Запросить расчет стоимости
    Руководство по эксплуатации
    Обзор составляющих

    Компактные мотор-редукторы состоят из двух интегрированных секций: узла электродвигателя и зубчатого механизма, которые совместно обеспечивают плавную и эффективную передачу мощности.

    Компактный мотор-редуктор
    Области применения

    Изначально разработанный для оборудования по переработке пластмасс, этот компактный мотор-редуктор стал востребованным решением во многих отраслях. Он оптимально подходит для оборудования, требующего высокого крутящего момента и стабильной работы, таких как мешалки, шаровые мельницы, измельчители и экструдеры.

    Технические характеристики
    Модель TMG 05 10 20 30/31 60/61 120/121 240/241 400/401 601
    Характеристики мотора 400В/50Гц/1500об/мин
    Номинальная мощность (кВт) 6 18 22 60 88 147 256 440 1000
    Номинальный ток (А) 13.5 37 50 121 176 284 466 810 1760
    Номинальный крутящий момент (Нм) 40 120 148 392 576 964 1660 2830 6440
    Работа с частотным преобразователем 400В/87 Гц/2600об/мин
    Максимальная мощность (кВт) 10.5 27 33 90 132 221 384 660
    Номинальный ток (А) 23,5 63 87 210 305 492 810 1660
    Номинальный крутящий момент (Нм) 35 105 127 338 496 830 1430 2440
    Характеристики редуктора Выходной крутящий момент зависит от передаточного отношения и выходной мощности
    Макс. крутящий момент (стадия 1) (Нм) 500 1500 3000 4000 8000 15000 20000 28000 60000
    Макс. крутящий момент (стадия 2) (Нм) 1200 3000 4000 8000 16000 30000 48000 68000 150000
    Макс. крутящий момент (стадия 3) (Нм) - - - - 16000 30000 48000 160000
    Передаточное отношение (стадия 1) 2,5/3,1/3,9/4,9/6,1/7,7/9,6/10,6/12
    Передаточное отношение (стадия 2) 11,9/13,8/15/18,8/20/21,5/23,5/27,5/29/33,2/37,2/47,5
    Передаточное отношение (стадия 3) 23,5/43,3/45,8/54/66,4/74,4/81,9/84/100,8

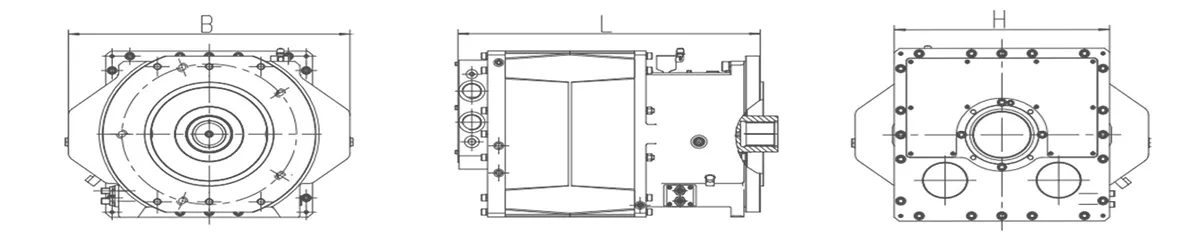

    Все размеры

    Модель 05 10 20 30/31 60/61 120/121 240/241 400/401 601
    Ш(мм) 350 430 470 570 710 870 980 - -
    Д(мм) 460 460 485 560 770 880 990 - -
    В(мм) 280 340 380 450 540 630 700 - -
    Все размеры
    Нужны надежные редукторы для вашего производства?

    Поговорите с нашими экспертами и найдите редукторы, которые соответствуют вашей сфере применения

    Почему выбирают нас

    Transcyko специализируется на разработке и производстве промышленных редукторов и редукторов скорости. С более чем 40 годами опыта мы предоставляем решения для индустрий по производству пластика и резины, химической промышленности, металлургии и энергетики. С производственными площадями в 40,000 м² расположенными в Нанкине и на Тайване мы производим до 60 000 промышленных редукторов в год.

    • Почему выбирают насБолее 40 лет опыта производства промышленных редукторов
    • Почему выбирают насБлизкое сотрудничество с Индустриальным Технологическим Исследовательским Институтам (ITRI)
    • Почему выбирают насПрофессиональные машины и оборудование для тестирования из Германии и Японии
    • Почему выбирают насСертифицированы по ISO 9001, ISO 14001, ISO 45001 и ISO 50001 стандартам
    • Почему выбирают насГоды сотрудничества с международными партнерами

    Промышленные редукторы контролируют скорость и крутящий момент крутящегося оборудования за счет изменения передаточного отношения между входными и выходными валами. Внутри редуктора взаимодействуют зубчатые колеса различного размера, что обеспечивает эффективную передачу мощности, позволяя оборудованию работать с оптимальной скоростью и усилием для конкретной задачи.

    Промышленный редуктор – это общий термин обозначающий любую систему, цель которой изменить скорость, крутящий момент или направление передачи энергии. Редуктор скорости, в свою очередь, это определенный тип промышленного редуктора суть которого в снижении скорости оборотов при одновременном увеличении крутящего момента. Последние обычно используются в областях, где важен высокие показатели крутящего момента при максимальном контроле движения, по типу конвейеров, мешалок и систем подъема. Любой редуктор скорости может считаться типом промышленных редукторов, но не каждый промышленный редуктор выполняет функции редукторов скорости.

    Выбор зависит от требований к скорости и крутящему моменту оборудования. Если оборудованию требуется снижение скорости мотора при увеличении крутящего момента, правильным выбором будет редуктор скорости. Для областей применения, которые требуют настройки движения, вариации скоростей и более сложного контроля крутящего момента больше подходят промышленные редукторы. Также важно учитывать тип нагрузки, количество часов работы и доступность технического обеспечения.

    Обслуживание масляной системы включает контроль качества смазочного материала и поддержание правильного уровня масла. Регулярная проверка помогает своевременно выявить загрязнение и ухудшение его свойств, а своевременная замена масла обеспечивает защиту зубчатых колес, снижает износ и гарантирует долговременную надежность работы редуктора.
